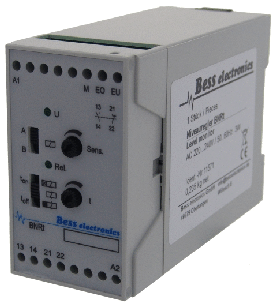

Niveauwächter BNRt (Baugleich mit Fanal BR-NWt)

Modell:         BNRt, 45mm

Ausgang:     1 Schliesser + 1 Öffner

Funktionsbeschreibung:

• Überwacht Füllstände elektrisch leitfähiger Flüssigkeiten.

• Einsatz bei Frisch- und Abwasseranwendungen bis zur industriellen Prozessniveaukontrolle

   in der chemischen und verarbeitenden Industrie

• Regelt automatisch die Behälterfüllung oder Entleerung zwischen zwei Niveaugrenzen

• Reagiert präzise mit der eingestellten Ansprechempfindlichkeit



Technische Daten:

Netzspannung:                                                                   220-240V/50/60Hz  ,  100-110V/50/60Hz  ,  24V/AC

Zulässige Abweichungen                                                   -20% / +10%

Max. Schaltleistung                                                           230V / 8 A

Leistungsaufnahme                                                           < 3 VA

Elektrodenspannung                                                          < 16 VAC

Max. Elektrodenstrom                                                        9 mA

Ansprechempfindlichkeit einstellbar                                 3 k Ohm ... 50 k Ohm

Empfindlichkeitssteigerung auf (Sonderversion)               6 k Ohm ... 100 k Ohm

Anschliessbarer Leiterquerschnitt                                      bis 1,5 mm2

Schutzart Gehäuse                                                             IP 10

Nahtloses Anreihen bei max. Umgebungstemperatur       +40C

Zul. Umgebungstemperatur                                               -20C ... +55C

Rel. Luftfeuchte                                                                 0-90% nicht kondensierend

Ein- oder Ausschaltverzgerung, einstellbar                       0,1 s ... 10 s

Funktionsinvertierung                                                        Ja

                                                                                          Stellung A: Elektrode Eo benetzt = Ausgangsrelais ein

                                                                                          Stellung B: Elektrode Eo benetzt = Ausgangsrelais aus

Befestigung                                                                        Tragschiene / Hutschiene, TS 35 (EN 50022) Einbaulage beliebig

Abmessungen                                                                    ca. 45x75x114 mm (BxHxT)

Gewicht                                                                             ca. 0,25 kg



bnrt

Niveauwächter SNR (Baugleich mit Fanal SR-NW)

Modell:         SNRt, 22,5mm

Ausgang:     1 Schliesser + 1 Öffner

Funktionsbeschreibung:

• Überwacht Füllstände elektrisch leitfähiger Flüssigkeiten.

• Einsatz bei Frisch- und Abwasseranwendungen bis zur industriellen Prozessniveaukontrolle

   in der chemischen und verarbeitenden Industrie

• Regelt automatisch die Behälterfüllung oder Entleerung zwischen zwei Niveaugrenzen

• Reagiert präzise mit der eingestellten Ansprechempfindlichkeit

• Schaltet zeitverzögert durch integrierte einstellbare Ein- oder Ausschaltverzögerung. Eine Schalthysterese kann für die               nachgeschaltete Pumpe gebildet werden.

• Sicherheitsgerichtete Relaiswirkung arbeitet wahlweise nach dem Ruhestrom- oder Arbeitsstromprinzip

• Füllen eines leeren Behälters: Pumpe kann mit dem Öffner des Gerätes angesteuert werden.                                                          Vorteilhafter: Funktionsinvertierung des BNRt nutzen und sicherheitsgerichtet den Schliesser des Gerätes verwenden.

Technische Daten:

Netzspannung:                                                                   220-240V/50/60Hz  ,  100-110V/50/60Hz  ,  24V/AC

Zulässige Abweichungen                                                   -20% / +10%

Max. Schaltleistung                                                           230V / 8 A

Leistungsaufnahme                                                           < 3 VA

Elektrodenspannung                                                          < 16 VAC

Max. Elektrodenstrom                                                        9 mA

Ansprechempfindlichkeit einstellbar                                 3 k Ohm ... 50 k Ohm

Empfindlichkeitssteigerung auf (Sonderversion)                6 k Ohm ... 100 k Ohm

Anschliessbarer Leiterquerschnitt                                      bis 2,5 mm2

Schutzart Gehäuse                                                             IP 10

Nahtloses Anreihen bei max. Umgebungstemperatur       +40C

Zul. Umgebungstemperatur                                               -20C ... +55C

Rel. Luftfeuchte                                                                 0-90% nicht kondensierend

Ein- oder Ausschaltverzgerung, einstellbar                        -

Funktionsinvertierung                                                        -

Befestigung                                                                        Tragschiene / Hutschiene, TS 35 (EN 50022) Einbaulage beliebig

Abmessungen                                                                    ca. 22,5x75x114 mm (BxHxT)

Gewicht                                                                             ca. 0,15 kg





Prospekt zum Download:         button_grau-download
